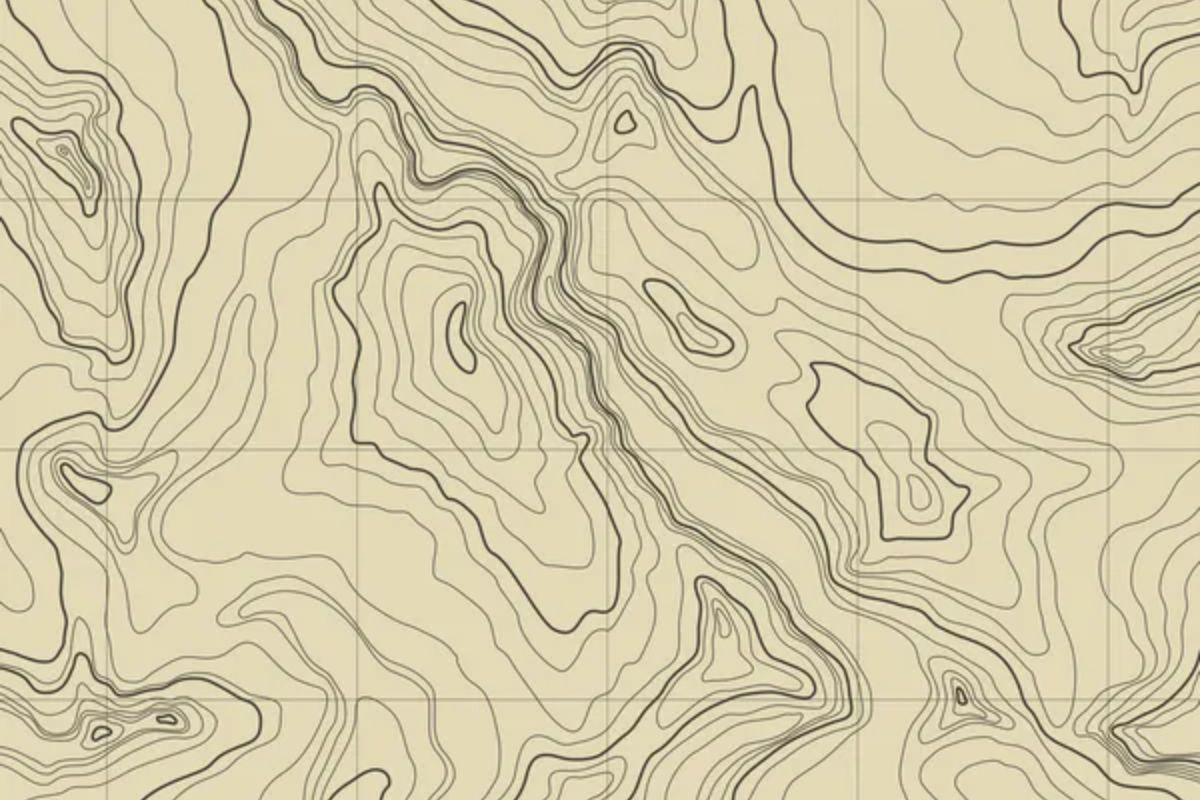

На географічних картах ізолінії простягаються як тонкі, точні шви крізь рельєф, погоду чи надра. Вони з’єднують точки з однаковими значеннями будь-якої величини — висоти над рівнем моря, глибини води, атмосферного тиску, температури повітря чи кількості опадів. Замість хаотичних цифр на карті з’являється чітка, жива картина, де кожен вигин лінії показує, як змінюється місцевість або явище в просторі.
Для новачків ізолінії стають першим ключем до розуміння, чому одні стежки в Карпатах круті й виснажливі, а інші — пологі й приємні для прогулянки. Просунуті користувачі бачать у них інструмент для аналізу градієнтів, прогнозування паводків, планування маршрутів чи оцінки ризиків у геології та метеорології. Коротко: ізолінії перетворюють абстрактні дані на інтуїтивно зрозумілу мову карт, однаково корисну і в туристичному похідному рюкзаку, і в кабінеті науковця.
Метод ізоліній особливо цінний тим, що візуалізує неперервні явища. Одна лінія мало що скаже, але їх сукупність із правильним інтервалом малює повноцінний портрет території чи процесу. Густота ліній одразу видає крутизну схилу: чим ближче одна до одної — тим стрімкіше піднімається чи опускається земля. Широкі проміжки — знак рівнин або пологих пагорбів.
Історія ізоліній налічує понад чотири століття. Найдавніша відома ізобата — лінія постійної глибини — з’явилася 1584 року на голландській карті річки Спарне поблизу Гарлема. Інженери малювали її, щоб убезпечити судноплавство від мілин. У 1701 році Едмонд Галлей наніс ізогони — лінії рівного магнітного схилення — на карту, допомагаючи мореплавцям орієнтуватися за компасом у відкритому океані. Пізніше голландський інженер Ніколас Крукіус у 1727 році детально промалював русло річки Мерведе ізобатами з інтервалом в одну сажень, а французький географ Філіп Бюаш у 1737–1752 роках застосував їх для карти Ла-Маншу.
Контурні лінії на суходолі почали використовувати в середині XVIII століття. У 1746 році Доменіко Ванделлі створив карту герцогства Модена з такими лініями. Теоретичне обґрунтування з’явилося в 1771 році завдяки Дукарла, а Чарльз Гаттон використав подібний підхід у знаменитому експерименті на горі Шигалліон для оцінки маси Землі. До середини XIX століття ізолінії стали стандартом на британських топографічних картах і морських навігаційних планах. Згодом метод поширився на метеорологію, геофізику та геологію. У 1970-х роках у США почали малювати ізолінії забруднення повітря та шуму — це стало відповіддю на нові екологічні закони.
Сьогодні ізолінії — це не лише історичний інструмент. Вони живуть у цифрових геоінформаційних системах, супутникових даних і мобільних застосунках. Кожен, хто відкриває топографічну карту України чи дивиться прогноз погоди, взаємодіє з ними, часто не замислюючись про складну роботу, що стоїть за красивими лініями.
Найпоширеніші види ізоліній мають чіткі назви залежно від того, яку величину вони фіксують. Ось основні з них у таблиці для зручності порівняння:
| Назва | Що з’єднує | Основна галузь | Практичне застосування |
|---|---|---|---|
| Ізогіпси (контурні лінії) | Рівні абсолютні висоти | Топографія, туризм, будівництво | Планування маршрутів у Карпатах, оцінка крутизни схилів, архітектурне проєктування |
| Ізобари | Рівний атмосферний тиск | Метеорологія | Прогноз погоди, визначення напрямку та сили вітру (вітер дме вздовж ізобар) |
| Ізотерми | Рівна температура | Кліматологія, океанографія | Карти середньомісячних температур, аналіз змін клімату, планування сільського господарства |
| Ізобати | Рівні глибини водойм | Океанографія, навігація, рибальство | Морські карти Чорного моря, безпека судноплавства, дослідження рельєфу дна |
| Ізогієти | Рівна кількість опадів | Кліматологія, гідрологія, агрономія | Оцінка посушливих зон, прогноз паводків, планування зрошення |
| Ізогони | Рівне магнітне схилення | Геофізика, навігація | Коригування компасних показників, історичні морські карти |
| Ізосейсти | Рівна інтенсивність землетрусів | Сейсмологія | Карти сейсмічної небезпеки, планування будівництва в активних зонах |
Кожна назва походить від грецького « isos » — рівний. Ізогіпси, наприклад, буквально «рівні висоти». На практиці інтервал між ними обирають залежно від масштабу карти та характеру місцевості. На детальних туристичних картах Карпат часто використовують 10-метровий інтервал, щоб передати стрімкість схилів. На дрібномасштабних картах України інтервал може сягати 50 або 100 метрів.
Побудова ізоліній сьогодні — це поєднання польових вимірювань, дистанційного зондування та математичної обробки. Раніше геодезисти з теодолітами та нівелірами фіксували висоти в окремих точках. Сьогодні супутники, лідари та дрони збирають мільйони точок за лічені години. Отримані дані потрапляють у геоінформаційні системи.
У безкоштовній програмі QGIS будь-який користувач може завантажити цифрову модель рельєфу (наприклад, з відкритих джерел SRTM або українських геопорталів) і за кілька кліків отримати ізолінії. Програма пропонує різні методи інтерполяції: від простого лінійного до статистично обґрунтованого крігінгу, який враховує просторову кореляцію даних і дає точніші результати в геології та гідрогеології. У гірничодобувній справі ізолінії потужності пласта чи вмісту корисного компонента допомагають планувати видобуток і оцінювати запаси.
Читання ізоліній вимагає певної навички, яку можна швидко розвинути. Перше, на що звертають увагу — інтервал. Якщо лінії густі — схил стрімкий, потрібно бути готовим до серйозного підйому чи спуску. Якщо широкі проміжки — можна розраховувати на рівну ділянку. Замкнені кільця з позначкою висоти всередині зазвичай означають вершину. Якщо всередині кільця висота менша — це зниження або улоговина (іноді позначають штрихами всередину).
Важливо пам’ятати про індексні ізолінії — кожну п’яту або десяту лінію роблять товстішою і підписують. Вони допомагають швидко орієнтуватися на карті великого масштабу. На метеорологічних картах близькі ізобари сигналізують про сильний вітер і можливий шторм. На картах опадів густі ізогієти попереджають про зони підвищеного ризику паводків.
Цікаві факти про ізолінії
Перші ізолінії з’явилися не в кабінетах учених, а на практиці — голландські інженери XVI–XVII століть малювали їх, щоб врятувати кораблі від мілин. Едмонд Галлей у 1701 році створив карту магнітних ізогон, фактично «намалювавши» невидиме магнітне поле Землі для потреб мореплавства. Це був один із перших прикладів тематичної карти, побудованої на ізолініях.
У 1970-х роках у Сполучених Штатах ізолінії вперше масово застосували для карт забруднення повітря та рівня шуму в містах. Сьогодні подібні карти — звичний інструмент екологічного моніторингу в багатьох країнах, включно з Україною. У медицині ізодозні лінії допомагають радіотерапевтам точно розподіляти дозу опромінення, захищаючи здорові тканини.
Сучасні технології дозволяють будувати ізолінії навіть для інших планет. Дані з орбітальних апаратів дають змогу створювати карти рельєфу Марса чи Місяця з точністю, про яку раніше не мріяли. У вільних програмах на кшталт QGIS кожен може за лічені хвилини перетворити супутникові дані на власну карту ізоліній будь-якої території — від рідного села до далеких гірських хребтів.
Ще один цікавий аспект — ізохрони (лінії рівного часу в дорозі) та ізодапани (лінії рівних транспортних витрат). Їх використовують у транспортній географії та економіці для планування логістики та оцінки доступності територій. Ці лінії показують, як «стискається» або «розтягується» простір залежно від швидкості пересування чи вартості перевезень.
У повсякденному житті ізолінії зустрічаються частіше, ніж здається. Мобільні застосунки погоди показують ізобари та ізотерми. Туристичні карти Карпат чи Кримських гір рясніють ізогіпсами. Навіть у смартфоні функція «висота над рівнем моря» часто спирається на цифрові моделі рельєфу, побудовані за допомогою ізоліній. Коли ви дивитесь на супутниковий знімок із накладеними контурами або аналізуєте карту ґрунтів, ви працюєте з тим самим методом, який народився понад чотириста років тому на голландських річках.
Метод ізоліній продовжує розвиватися разом із технологіями. Супутникові місії, дрони та штучний інтелект роблять карти точнішими та доступнішими. У часи зміни клімату ізотерми та ізогієти стають не просто красивими лініями, а інструментами для розуміння, як трансформується звичний світ. Густіша сітка ізогіпсів у гірських районах допомагає інженерам проєктувати стійкі дороги та мости, а метеорологам — точніше передбачати небезпечні явища.
Ізолінії — це мова, якою Земля розповідає про себе. Варто лише навчитися її читати.
